Radiator with belt pulley Instruction
Belt installation steps

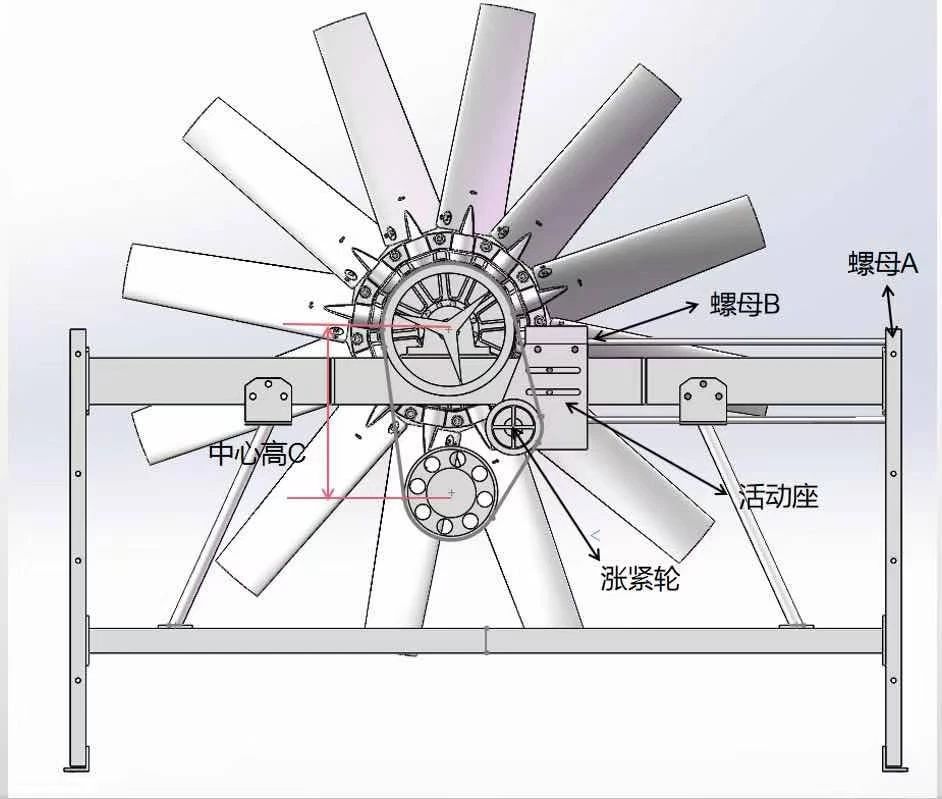

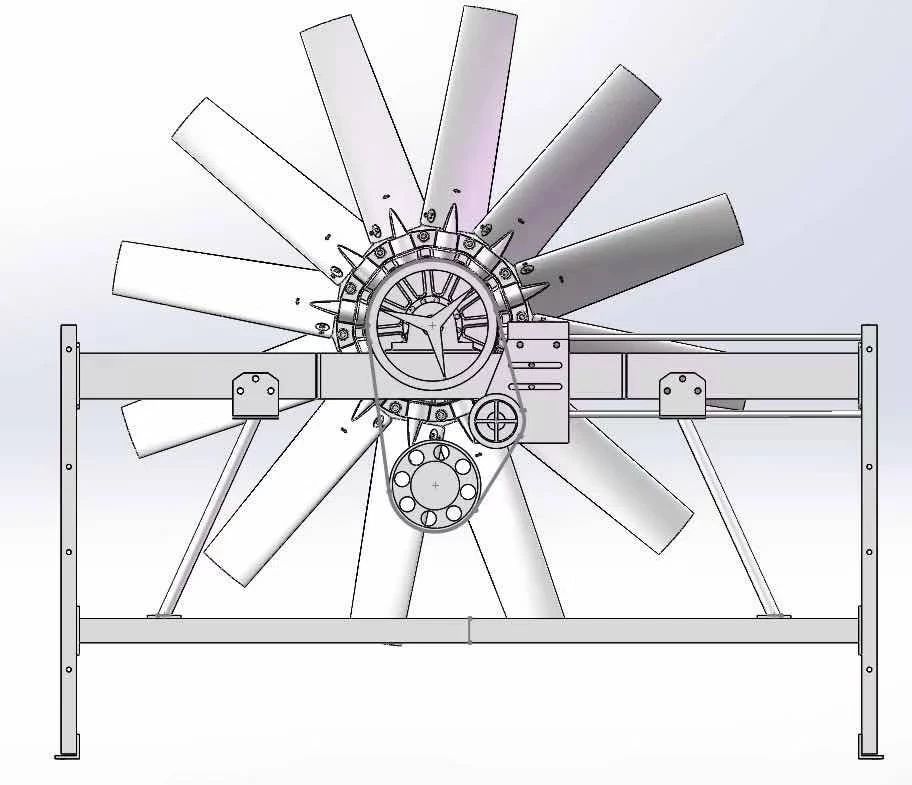

1.Confirm that the dimension C in the below picture is consistent with the installation dimension of radiator.
This size must be guaranteed, otherwise it will cause the pipeline and belt size to be inconsistent.Additioanlly,, and the transmission guard and the diesel engine will interfere.
2.Confirm that the movable seat of the tension wheel is in the initial state, and the nut B (two) is in the loose state.
3. Coloque la correa en la ranura de la polea una por una.
4.Gire la tuerca A en el sentido de las agujas del reloj para mover el asiento móvil de la rueda tensora hacia la derecha.
5. Cuando la rueda tensora se mueva a una posición en la que la correa esté tensa (el pulgar se puede presionar unos 10 mm), apriete la tuerca B (dos).
Pasos para el reemplazo de la correa
1. Afloje la tuerca B (dos)
2.Gire la tuerca A en sentido antihorario para mover el asiento móvil hacia la izquierda.
3.Después de que el tensor regrese al estado inicial (la correa se puede quitar, como se muestra a continuación), retire la correa que necesita ser reemplazada, luego reemplácela con una correa nueva y repita los pasos de instalación de la correa.
