¿Qué es un regulador de voltaje automático y sus especificaciones?
AVR (regulador de voltaje automático) es un dispositivo electrónico sellado que regula la potencia de salida del rectificador de la armadura del excitador mediante el control del campo magnético del excitador de baja potencia, para cumplir con los requisitos de control de la corriente del campo magnético de la máquina principal y estabilizar el voltaje de salida del generador sin escobillas. Tiene baja frecuencia y ningún dispositivo de protección de señal de entrada. También está equipado con una función de compensación paralela para satisfacer la demanda de expansión de capacidad de los clientes.
Tiene las funciones de ajuste de voltaje, ajuste de estabilidad, ajuste de característica de voltaje/frecuencia F/V, protección de baja frecuencia F/V, ajuste de caída de voltaje F/V, límite de corriente de excitación, ajuste cruzado positivo paralelo (ajuste de caída), y puede ser controlado por potenciómetro de ajuste de voltaje externo y regulador de factor de potencia.

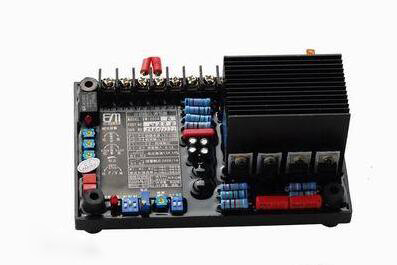

Tomando SY-AVR-2058 como ejemplo, sus especificaciones generales son las siguientes:
Salida máxima 4A 95VDC
Tasa de regulación de voltaje ≤ 0.5%
Resistencia de campo del generador 15 ohmios mínimo ± 8% con potenciómetro externo 1K Ω Potenciómetro 1/2W
Establecimiento de tensión (etapa inicial) Cuando la tensión de remanencia sea superior a 5V25Hz, la tensión se establecerá automáticamente
Protección de baja frecuencia Circuito de protección incorporado con voltaje de salida que disminuye cuando la velocidad del motor disminuye
Temperatura de funcionamiento: - 40 ℃~60 ℃
Función del bloque de terminales:
1.K1 y K2 son interruptores de campo magnético, que se deben cortocircuitar y puentear cuando no estén en uso.
2.P2 y P3: terminales de entrada de la fuente de alimentación de campo magnético.
3.2 y 3: terminales de entrada de alimentación de detección.
4.1 y 2: Son VR externos y deben cortocircuitarse y puentearse cuando no se usan.
5.X, XX: X es el campo magnético F+, XX es el campo magnético F -.
6.S1 y S2: Droop (caída de velocidad), terminal de entrada CT.
7. J1~J8: seleccione el puente 2-3, 4-5, 6-7.
