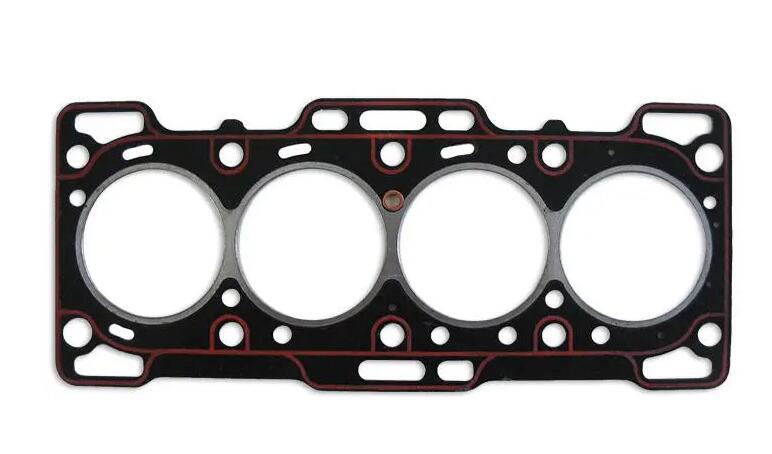

Tipo de junta de cilindro común
Las juntas de cilindro comunes incluyen junta compuesta de caucho de asbesto (sin asbesto), junta revestida de metal (revestida de cobre revestida de hierro), junta de revestimiento compuesto, junta compuesta de metal y junta de anillo de caucho metálico.
De acuerdo con las características de las diferentes materias primas, la junta del cilindro se puede dividir en junta del cilindro de placa de cobre, junta del cilindro de placa compuesta y junta del cilindro de asbesto. Aplique Viton DAI-EL en la superficie de la placa de acero inoxidable. DAI-EL tiene resistencia al calor, puede soportar calentamiento y enfriamiento repetidos y excelente resistencia al aceite y sellado.
Junta de anillo de goma de metal
La junta de anillo de goma de metal se divide estructuralmente en junta de anillo de goma integral de una sola capa, junta de anillo de goma remachada de una sola capa y junta de anillo de goma de varias capas. El moldeo por vulcanización integral se refiere a la vulcanización de una sola vez del anillo de goma del pozo de aceite y agua por inyección o moldeo. Este método se utiliza para juntas de anillo de goma integradas de una sola capa.
El método de combinación de moldeo por vulcanización de anillos de goma y esqueleto de metal se refiere al método de fabricar anillos de goma de orificios de agua y aceite con o sin esqueleto respectivamente por inyección o moldeo, y luego conectarlos con el esqueleto de metal. Este método se utiliza para juntas de anillo de goma remachadas de una sola capa y juntas de anillo de goma de varias capas.
Selección del material del anillo de goma
Teniendo en cuenta que el motor funciona en un entorno de alta temperatura, alta presión, alta tasa de explosión, alta potencia, aceite lubricante, anticongelante, gas y otros medios, los materiales de sellado de la junta del cilindro del motor son principalmente caucho de flúor y caucho de silicona.
El caucho de flúor (FKM) es un tipo de elastómero orgánico formado por la copolimerización de monómeros que contienen flúor. Además de una excelente resistencia al calor, resistencia media y buenas propiedades físicas y mecánicas, también tiene baja deformación permanente por compresión, buena elasticidad y larga vida útil. El caucho de flúor tiene una excelente resistencia al calor y al aceite, y se puede utilizar como material de la junta del cilindro. La desventaja es la baja resistencia al frío y el rango de temperatura de trabajo es de -30 ℃~+230 ℃.
El sistema de curado del caucho fluorado incluye curado con amina, curado con bisfenol (poliol) y curado con peróxido. La vulcanización con amina se caracteriza por una gran deformación permanente por compresión, mientras que la vulcanización con bisfenol (poliol) se caracteriza por una deformación por compresión baja pero una resistencia al agua ligeramente deficiente. La vulcanización con peróxido se caracteriza por una excelente resistencia al agua y resistencia a algunos compuestos de amina en el aceite lubricante sin agrietarse. Su rendimiento integral es relativamente equilibrado, pero el precio es caro.
El caucho de silicona (VMQ) es un caucho especial con átomos de silicio y oxígeno en la cadena principal. Tiene una excelente resistencia a altas y bajas temperaturas, pero el caucho de silicona común tiene baja resistencia mecánica, resistencia al aceite y resistencia a los solventes. Rango de temperatura de funcionamiento: - 60 ℃~+230 ℃.
1. Selección de material de junta de anillo de goma integrada de una sola capa
El material del anillo de caucho integrado de una sola capa puede ser caucho fluorado vulcanizado con peróxido, caucho fluorado vulcanizado con bisfenol y silicona resistente al aceite.
La junta de anillo de goma integrada de una sola capa se puede producir por inyección y moldeo.
En comparación con el moldeo, la máquina de inyección tiene las siguientes ventajas:
① Los productos formados tienen textura densa, tamaño preciso y buenas propiedades físicas y químicas;
② Tiempo de curado corto y alta eficiencia de producción;
③ Alta tasa de utilización de materias primas y bajo costo de producción;
④ Área de piso pequeña, que puede ahorrar espacio de producción;
⑤ Operación simple, baja intensidad de mano de obra y alto grado de automatización.
Sin embargo, debido a la estructura compleja y la gran inversión de la máquina de moldeo por inyección y su molde, el procesamiento mecánico y el mantenimiento necesitan un alto nivel de tecnología, que es adecuado para grandes cantidades de productos. Además, para reducir el desperdicio de caucho, se puede utilizar una máquina de inyección de caucho con canal frío.
2. Selección de materiales para juntas de anillo de goma remachadas de una sola capa y juntas de anillo de goma multicapa
El material del orificio de aceite de la junta de anillo de goma remachada de una sola capa y la junta de anillo de goma multicapa puede ser caucho fluorado vulcanizado con bisfenol o silicona resistente al aceite, mientras que el caucho fluorado vulcanizado con peróxido es costoso y no se puede seleccionar.
El material del pozo de agua puede ser caucho de silicona común o caucho de silicona resistente al aceite, mientras que el caucho fluorado vulcanizado con peróxido es costoso y no se puede usar.
resumen
El motor funciona en un ambiente de alta temperatura, alta presión, alta tasa de explosión, alta potencia, aceite lubricante, anticongelante, gas y otros medios, y requiere materiales con alto contenido de aceite y agua. El aceite de la junta de caucho metálico y los materiales del orificio de agua son principalmente caucho de flúor y caucho de silicona para cumplir con los requisitos. Se pueden seleccionar diferentes tipos de caucho para juntas de anillo de caucho metálico con diferentes estructuras. El material del anillo de caucho integrado de una sola capa puede ser caucho fluorado vulcanizado con peróxido, caucho fluorado vulcanizado con bisfenol y silicona resistente al aceite. El material del orificio de aceite de la junta de anillo de goma remachada de una sola capa y la junta de anillo de goma multicapa puede ser caucho fluorado vulcanizado con bisfenol o silicona resistente al aceite, mientras que el caucho fluorado vulcanizado con peróxido es costoso y no se puede seleccionar. El material del pozo de agua puede ser caucho de silicona ordinario o caucho de silicona resistente al aceite. El caucho fluorado vulcanizado con peróxido es caro y no se puede utilizar.
